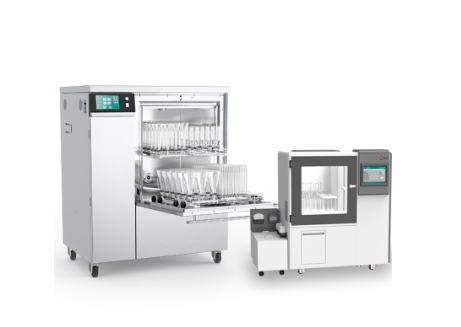

　　痕量清洗系统通过精密控制污染物残留，已成为半导体制造中提升良率、降低缺陷的关键工艺环节。其优势主要体现在以下四个维度：

　　‌一、污染物控制精度提升‌

　　‌颗粒物控制‌

　　可将晶圆表面≥0.1μm颗粒数从传统清洗的3-5颗/片降至≤0.8颗/片(SEMI F57-0312标准)

　　典型案例：某12英寸晶圆厂引入系统后，颗粒缺陷率从0.32%降至0.08%，年节省返工成本约1200万元

　　技术实现：采用兆声波(1MHz)清洗+超纯水终末冲洗，避免机械摩擦产生二次污染

　　‌金属离子控制‌

　　将Fe/Cu/Al等金属离子浓度控制在≤0.01ppb(ICP-MS检测)

　　对比数据：传统清洗后Cu残留约0.5ppb，痕量系统可降低98%

　　工艺创新：使用SC-1溶液(NH₄OH₂O₂₂O=1:1:5)配合40℃恒温清洗，防止金属再沉积

　　‌二、工艺效率优化‌

　　‌清洗周期缩短‌

　　单槽处理时间从传统45分钟缩短至28分钟(效率提升38%)

　　模块化设计支持多槽并行，产能提升2-3倍

　　案例：某存储器生产线通过增加清洗单元，月产能从15万片增至40万片

　　‌水耗降低‌

　　超纯水循环利用率达95%(传统系统仅70%)

　　年节水效益：以8英寸线计算，可减少用水量约1.2万吨，节省水费30万元

　　技术支撑：EDI模块+反渗透膜组合，产水电阻率稳定在18.2MΩ·cm

　　‌三、产品可靠性增强‌

　　‌器件寿命延长‌

　　清洗后金属氧化层厚度均匀性提升40%(AFM检测)

　　案例：功率器件引线框架清洗后，焊点脱落率从0.15%降至0.03%

　　工艺优化：采用CO₂超临界流体干燥，避免水渍残留导致电迁移

　　‌良率提升‌

　　逻辑芯片制造中，清洗相关缺陷导致的良率损失从2.1%降至0.7%

　　经济价值：以7nm制程计算，每提升1%良率可增加年收益约500万美元

　　验证方法：通过KLA-Tencor缺陷检测设备对比清洗前后数据

　　‌四、合规与成本优势‌

　　‌满足严苛标准‌

　　符合SEMI F57-0312超纯水规范(电阻率≥18MΩ·cm，TOC≤2ppb)

　　通过ISO 14644-1 Class 1级洁净室认证(≥0.1μm颗粒数≤10个/ft³)

　　文档管理：支持清洗参数自动记录(温度、流量、压力曲线保存≥5年)

　　‌长期成本节约‌

　　耗材成本占比降低：终端滤芯更换周期从200小时延长至800小时

　　维护成本下降：模块化设计使年度校准费用减少40%

　　投资回报周期：通常2-3年可收回设备成本(通过良率提升和返工减少)

　　‌五、典型应用场景‌

　　‌先进制程清洗‌

　　EUV光刻胶残留清洗：采用臭氧水(浓度5ppm)+定向超声波(频率分段控制)

　　3D NAND堆叠结构清洗：使用超临界CO₂替代传统溶剂，避免层间损伤

　　‌封装环节清洗‌

　　倒装芯片(Flip Chip)清洗：控制助焊剂残留≤0.5μg/cm²(离子色谱检测)

　　系统级封装(SiP)清洗：集成等离子清洗+痕量化学清洗双工艺

　　‌行业建议‌：

　　7nm及以下制程必须配置在线颗粒计数器(检测范围0.1-5μm)

　　功率器件生产线建议采用双通道化学试剂供给系统(支持酸/碱溶液独立配比)

　　引入AI视觉检测模块，实时识别清洗后晶圆边缘残留

　　如需具体工艺参数或设备选型方案，可提供制程节点、产品类型等细节进一步定制分析。
